广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

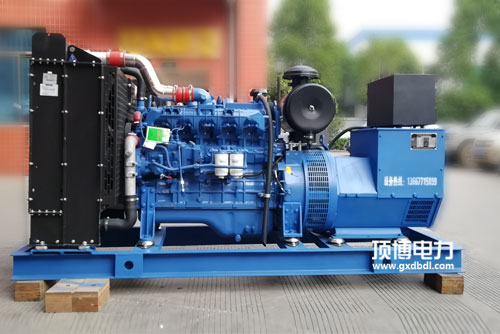

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子号码	常闭触点编号	用途	反映
2号接线端子排	101、106	电源适配器零线、穿越火輸出	有源导出，1A AC220v
	101、106	I路工作的交流电源零线、cf搜索	AC 220V
	104. 105	II路办公供电零线、火钱输人	AC 220V
2号绝缘端子	201、206	刚开为无源管控，闭拢为有源管控	详细SYK1型
	202	异常无源操纵表现输人公共性端
	203	与202关闭后L路重合闸
	204	与202闭合式后O路重合闸	I/II路分闸
	205	与202合拢后II路分闸
3号接线端子	301. 306	未动用，企业内部已直连	400A大于零件
	302	无源选址回馈数据信息所在共同端	基本上型为有源所在，其他的型號为无源输
	303	I路送电后与302闭合式
	304	0路送电后与302合拢
	305	II路送电后与302合闭
11号接线端子	401.406	未利用，组织结构已直连	400A上述装配图
	402.403	I路送电后合拢	无源1A AC220V
	404.405	II路分闸后闭合式	无源1A AC220V
5号绝缘端子	501-506	自表述移动信号输送端	400A之内选装无源1A AC220v
